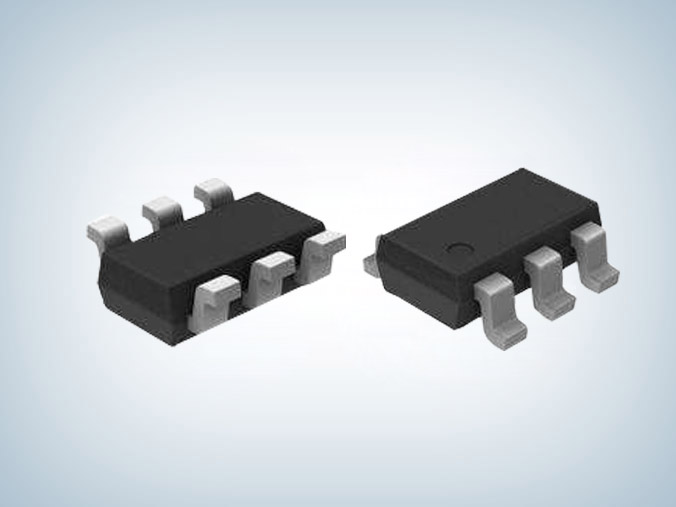

PN7001LTB-A1單通道低側柵極驅動芯片IC-PN7001芯片參數
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN7001LTB-A1
封裝：SOT23-5L
功率：
電流：3.5A
型號：PN7001LTB-A1
封裝：SOT23-5L
功率：
電流：3.5A
訂購熱線：0755-23087599

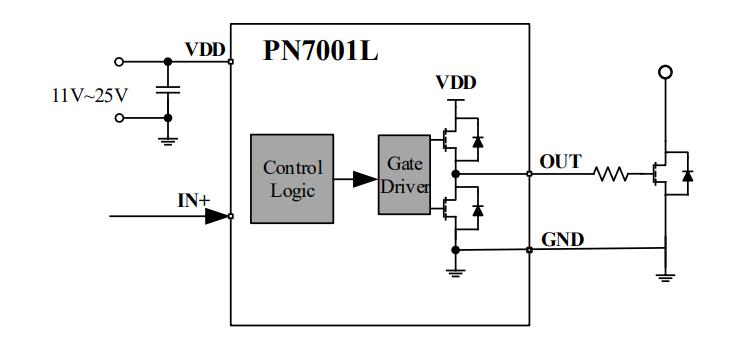

PN7001L是一款單通道、高速低側柵極驅動芯片，該芯片可以作為功率MOSFET和IGBT的驅動開關。PN7001LTB-A1的輸出可以提供3.5A拉/灌電流的峰值電流脈衝，且輸入信號到輸出信號傳播延時典型值為20ns。
PN7001LTB-A1芯片的IN+輸入管腳兼容5V和3.3V信號控製，具有良好的抗幹擾性。芯片驅動級為HVCMOS結構，高側導通電阻1.4ohm，低側導通電阻0.8ohm。
PN7001L芯片特性
■ 寬電源電壓範圍:11V~25V
■ 3.5A峰值拉電流和灌電流
■ 輸入管腳兼容5V和3.3V控製信號
■ 快速傳播延時(典型值20ns)
■ 快速上升和下降時間(典型值5ns)
■ 當輸入管腳懸空時，輸出保持為低電平
■ 采用SOT23-5L封裝

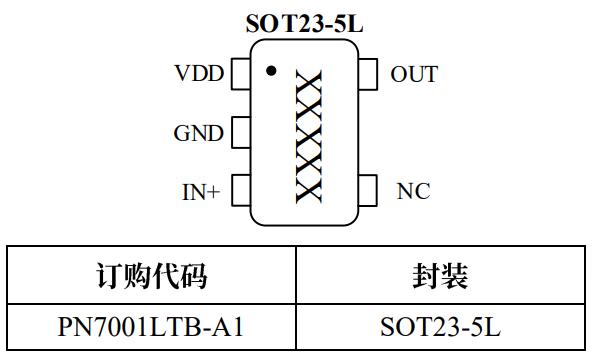

封裝/管腳定義
| 管腳名 | 管腳標號 | 引腳功能描述 |
| VDD | 1 | 供電電源 |
| GND | 2 | 地 |
| IN+ | 3 | 邏輯輸入信號，控製驅動輸出 OUTIN+=“L”,OUT=“L”;IN+=“H”,OUT=“H’ |
| NC | 4 | 空腳 |
| OUT | 5 | 驅動輸出 |
應用領域
■ 開關模式電源
■ 直流變換器
■ 電機控製
■ 功率MOSFET和IGBT柵極驅動器
PN7001L單通道低側柵極驅動采用SOT23-5 封裝，3.5A 峰值驅動，11-25V 寬電壓，可兼容Pin 對 Pin 替代 TI/德州儀器UCC27517 ，大幅縮短國產化替換周期，節省改版、驗證、開模成本，如需 PN7001LTB-A1樣品、規格書、替代對比參數表請向芯朋微代理午夜福利视频一区電子申請。>>
